Трубонарезные токарные станки с ЧПУ
Описание
Станина цельная, литая, выполнена из высококачественного Meehanite cast iron (чугун Механит - вид модифицированного чугуна).
В станках данной серии применена цельная литая «прямая» станина. «Прямая» станина позволяет достигать высокой точности при механической обработке за счет особой жесткости.
Точный по геометрии рез может быть получен только с «жесткой» станиной, которая будет «гасить» возникающие при работе станка вибрации.В конструкции предусмотрен стружкоуборочный конвейер для сбора стружки.
Шарико-винтовые пары обладают высокой жесткостью в сочетании с высокой плавностью и точностью хода, что обеспечивает максимальное качество обработки.
Особенностью ШВП в данной серии станков является схема привода: от вала серводвигателя напрямую через соединительную муфту на винт ШВП, что обеспечивает малые потери на трение (высокий КПД), размерное поступательное движение с высокой точностью. Прямой точный привод обеспечивает движение во время механической обработки без шума, без зазора и без вибрации.

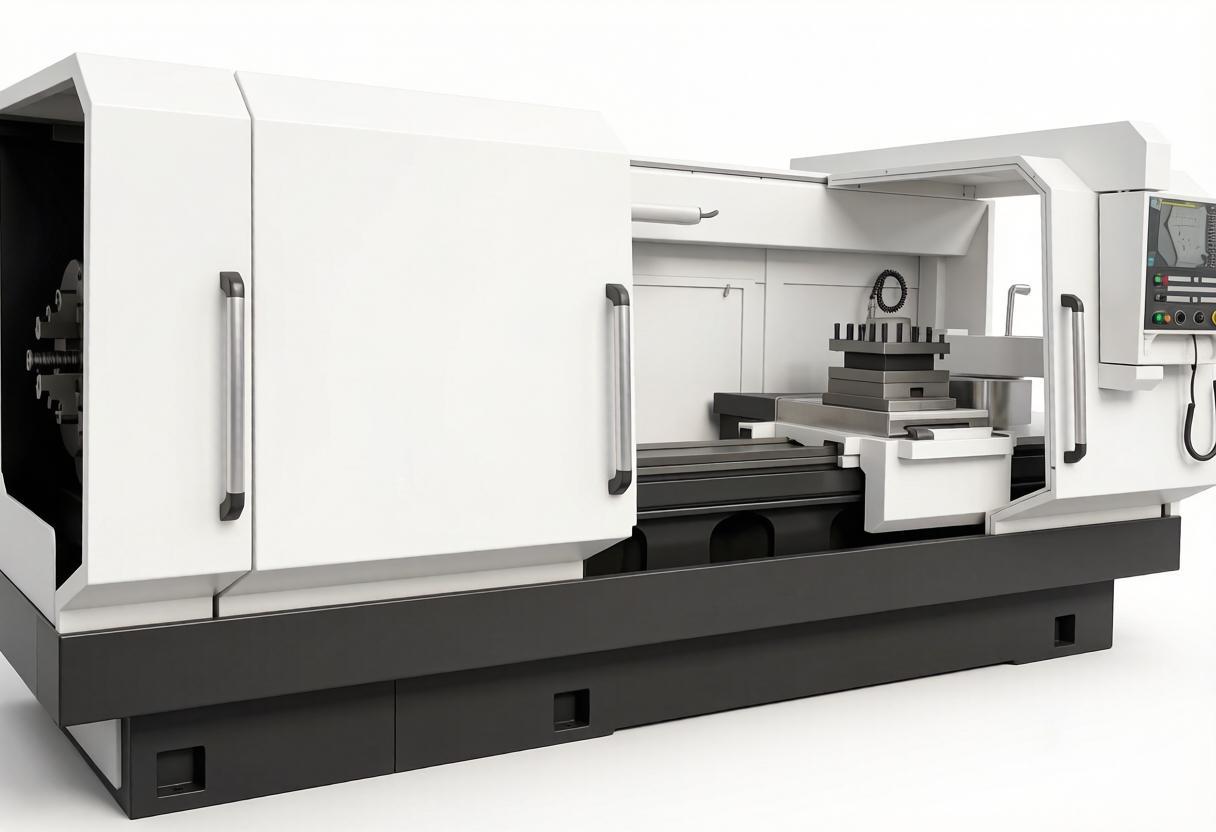

Токарный трубонарезной станок с ЧПУ
Станок оснащен 4-х позиционным резцедержателем. Опционально возможна установка 6/8/12-и позиционной револьверной головы.
Ручной патрон можно заменить электрическим либо пневматическим патроном.
Технические характеристики
|
Параметр |
QK1313 |
QK 1316 |
QK 1319 |
QK 1322 |
QK1325 |
QK 1325 |
QK 1327 |
|||
|---|---|---|---|---|---|---|---|---|---|---|
|
Максимальный диаметр обработки над станиной, мм |
630 |
630 |
630 |
670 |
800 |
800 |
800 |
|||
|
Максимальный диаметр обработки над поперечным суппортом, мм |
330 |
330 |
330 |
370 |
530 |
480 |
480 |
|||
|
Максимальное расстояние между центрами, мм |
1000/1500/2000/3000/4000 |
1500/2000/3000/4000/5000/6000/7000/8000/9000/10000 |
||||||||
|
Ширина станины, мм |
550 |
600 |
650 |
|||||||
|
Максимальная масса заготовки, т |
3 |
4 |
||||||||
|
Диаметр шпинделя, мм |
135 |
165 |
200 |
225 |
255 |
255 |
280 |
|||
|
Диапазон зажима заготовки, мм |
Ø30–130 |
Ø40–160 |
Ø50–193 |
Ø50–220 |
Ø50–250 |
Ø70–250 |
Ø70–275 |
|||
|
Диапазон скоростей шпинделя, об/мин |
L: 40–180 / H: 150–800 |
L: 25–120 / H: 100–500 |
L: 15–100 / H: 100–350 |
L: 20–100 / H: 100–300 |
||||||
|
Мощность главного двигателя, кВт |
11 |
15 |
||||||||
|
Тип патрона |
K11-380 трехкулачковый (ручной) |
K11-400 трехкулачковый (ручной) |
K11-500 трехкулачковый (ручной) |
K72-630 четырехкулачковый (ручной) |
K72-780 четырехкулачковый (ручной) |
|||||
|
Параметр |
QK I330 |
QK 1332 |
QK 1327 |
QK 1330 |
OKI333 |
QK 1335 |
QK 1343 |
QK1353 |
QK1363 |
|---|---|---|---|---|---|---|---|---|---|
|
Максимальный диаметр обработки над станиной, мм |
800 |
1000 |
1250 |
1600 |
|||||
|
Максимальный диаметр обработки над поперечным суппортом, мм |
480 |
610 |
860 |
1200 |
|||||
|
Максимальное расстояние между центрами, мм |
1500/2000/3000/4000/5000/6000/7000/8000/9000/1000 |
||||||||
|
Ширина станины, мм |
660 |
665 |
755 |
||||||
|
Максимальная масса заготовки, т |
4 |
6 |
|||||||
|
Диаметр шпинделя, мм |
305 |
325 |
280 |
305 |
335 |
360 |
440 |
540 |
640 |
|
Диапазон зажима заготовки, мм |
Ø80–300 |
Ø80–320 |
Ø70–275 |
Ø80–300 |
Ø80–330 |
Ø150–350 |
Ø260–430 |
Ø350–530 |
Ø420–630 |
|
Диапазон скоростей шпинделя, об/мин (L/H) |
L: 20–100 / H: 100–300 |
L: 30–130 / H: 65–260 |
L: 20–80 / H: 55–220 |
L: 15–65 / H: 65–120 |
|||||
|
Мощность главного двигателя, |
15 |
22 |
30 |
||||||
|
Тип патрона |
K72-780 четырёхкулачковый (ручной) |
K66-780 четырёхкулачковый ручной/ электрический |
K66-1000 четырёхкулачковый ручной/электрический |
||||||
Все технические характеристики носят информационный характер и могут быть изменены производителем без уведомления
