Долбежные станки

Долбёжные станки серии HS предназначены для обработки плоских, фасонных поверхностей и шпоночных пазов различных деталей, а также для обработки различных штампов.

Станки подходят для серийного, мелкосерийного и единичного производства, а также ремонтных заводов,  может использоваться для обработки мелких деталей на строительных площадках.

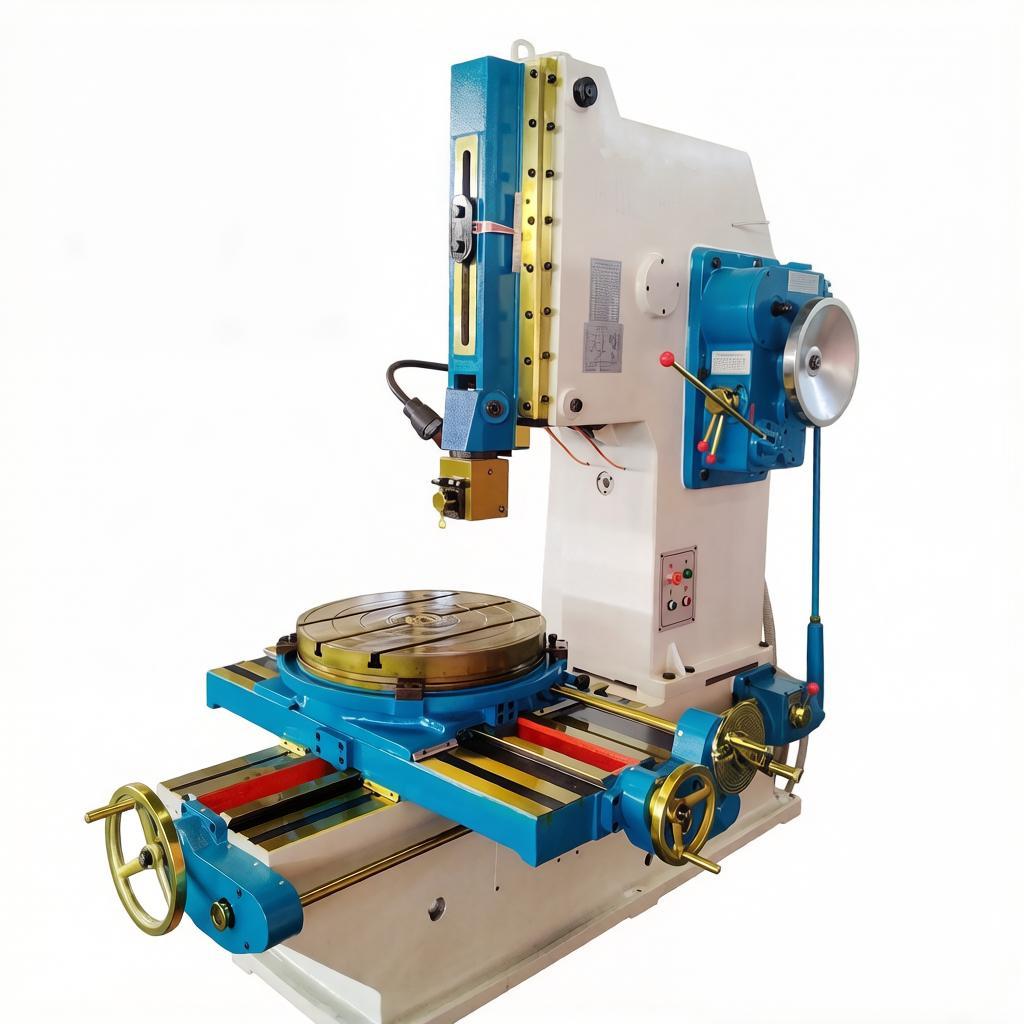

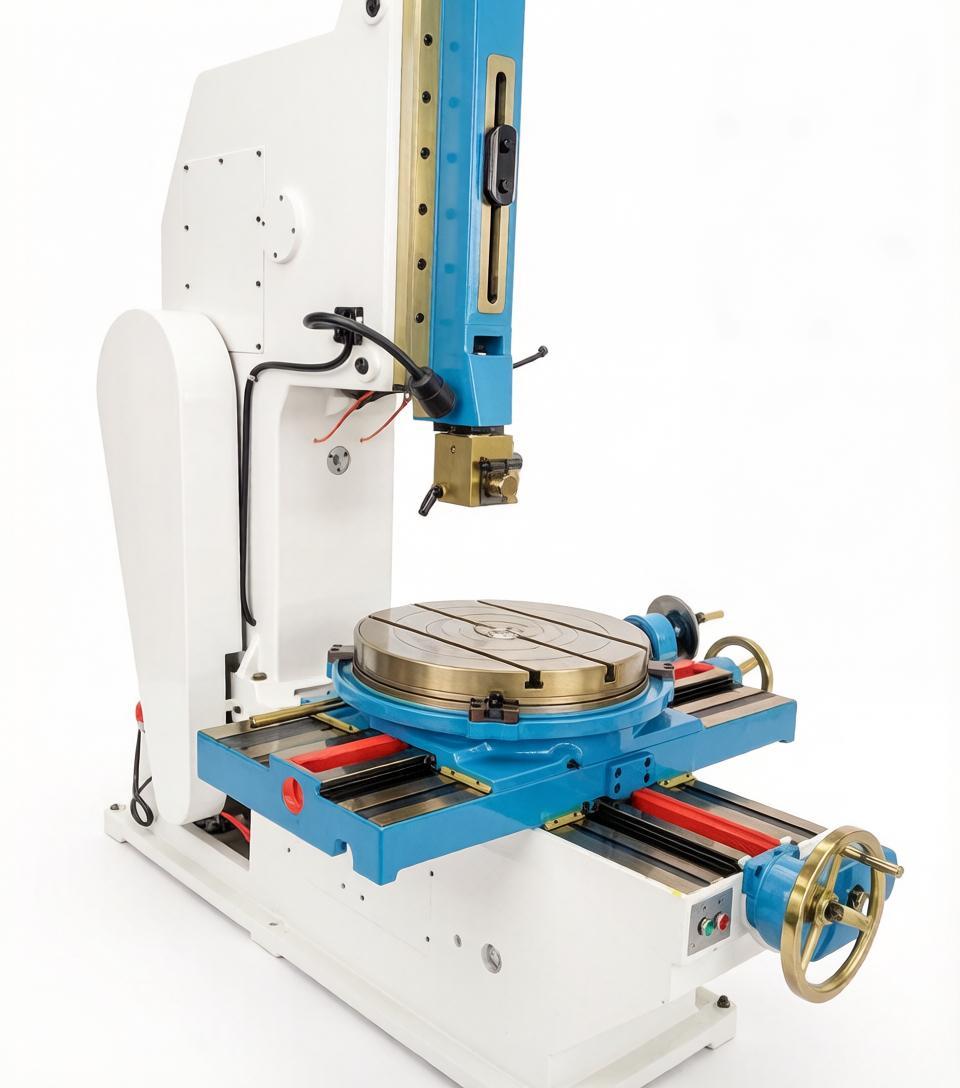

Основные конструктивные особенности HS 5020 и HS 5032

Станок состоит из следующих основных узлов: станина, ползун, рабочий стол, коробка подач, коробка скоростей, электрооборудование, система смазки и др.

Станина: состоит из основных деталей верхней и нижней станины.

Ползун: кривошипно-рычажный механизм, преобразующий вращательное движение кривошипной шестерни в возвратно-поступательное движение ползуна.

Рабочий стол: состоит из основных деталей — поворотного рабочего стола, верхнего и нижнего ползунов.

Точность обработки на данных станках может достигать 3-го класса.

Основные конструктивные особенности HS 5050

Применяется подвесная кнопочная станция для централизованного управления.

Предусмотрена возможность регулировки положения ползуна.

Предусмотрена возможность регулировки хода ползуна.

Рабочий стол обеспечивает быстрое перемещение в прямом и обратном направлениях по вертикали, горизонтали и вращению, а также механическую подачу. На концах хода установлены ограничительные выключатели.

На рабочем столе, а также на верхнем и нижнем ползунах предусмотрены шесть рукояток зажима для удобства эксплуатации.

Направляющие изготовлены из износостойкого чугуна.

Основные узлы станка оснащены системой принудительной централизованной смазки.

Станок оборудован системой охлаждения.



Основные конструктивные особенности HS 50100

Этот станок предназначен для обработки крупных и средних механических деталей, включая протягивание плоскостей, внутренних и наружных фасонных поверхностей, а также шпоночных пазов.

Станок обладает высокой жёсткостью, что позволяет выполнять как черновую, так и чистовую обработку. Он оптимально подходит для единичного и мелкосерийного производства крупных деталей в цехах тяжёлого машиностроения и ремонтных мастерских.

Управление станком полностью электрифицировано: ползун, рабочий стол и масляный насос приводятся в движение независимыми электродвигателями.

Скорость протягивания высокая и регулируется бесступенчато.

Управление сосредоточено на подвесной кнопочной станции и в электрическом шкафу; во время работы можно регулировать скорость подъёма и опускания ползуна без остановки станка.

Электрическая система поддерживает автоматическую подачу, замедление, реверс и другие функции.

Главная передача оснащена централизованной системой смазки под давлением.

Ползун: скорости рабочего и обратного хода регулируются независимо и бесступенчато.
