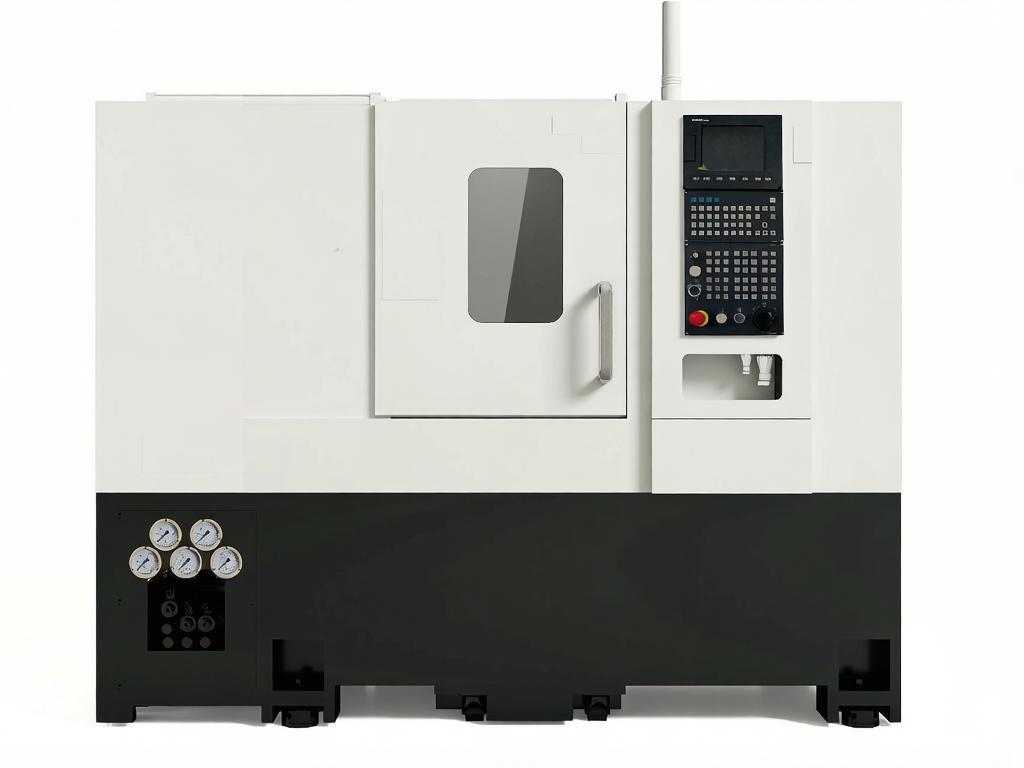

Токарные обрабатывающие центры
Описание
РЕШЕНИЯ ДЛЯ АВТОМАТИЗАЦИИ:
- Станок для обработки пруткового материала + автоматический податчик прутка (барфидер)
- Манипулятор ферм
- Роботизация
- Индивидуальные автоматические решения
Технические характеристики
|
Параметр |
T3638 |
T4632 |
ST3630-E |
ST3630 |
ST4640 |
|---|---|---|---|---|---|
|
Конфигурация |
Высокоточный токарный станок с ЧПУ с плоской станиной и многопозиционным инструментальным блоком |
Высокоточный токарный станок с ЧПУ с наклонной станиной и револьверной головой |
|||
|
Макс. диаметр обработки над станиной (мм) |
360 |
600 |
420 |
350 |
600 |
|
Макс. диаметр обработки (мм) |
100 |
260 |
100 |
160 |
320 |
|
Макс. длина обработки (мм) |
380 |
320 |
300 |
280 |
400 |
|
Перемещение по оси Y (мм) |
— |
±120 |
— |
— |
— |
|
Тип конца шпинделя |
A2-5 |
A2-5 |
A2-5 |
A2-5 |
A2-5 |
|
Размер гидравлического патрона (дюйм) |
36 цанга |
46 цанга |
36 цанга |
36 цанга |
46 цанга |
|
Диаметр внутреннего отверстия шпинделя (мм) |
48 |
56 |
48 |
48 |
56 |
|
Макс. размер прутка (мм) |
34 |
44 |
34 |
34 |
44 |
|
Мощность главного двигателя (кВт) |
8,5 |
13,4 |
5,5 |
10,8 |
13,4 |
|
Макс. частота вращения шпинделя (об/мин) |
6000 |
5000 |
3500 |
5000 |
5000 |
|
Количество держателей инструмента (шт.) |
5 |
4 |
5 |
5 |
5 |
|
Количество позиций револьверной головки |
— |
8T* |
опц. 8T/12T |
опц. 8T/12T |
опц. 8T/12T |
|
Точность повторного позиционирования по X/Z (мм) |
±0,003 мм |
±0,003 мм |
±0,005 мм |
±0,003 мм |
±0,003 мм |
Примечание: «8T» означает револьверную головку на восемь позиций; «опц.» — опционально.
Все технические характеристики носят информационный характер и могут быть изменены производителем без уведомления
|
|
HTC0630 |
HTC0650 |
HTC0830 |
HTC0850 |
HTC0850E |
ST4620 |
|---|---|---|---|---|---|---|
|
Конфигурация |
Высокоточный токарный станок с ЧПУ с наклонной станиной и сервоприводной револьверной головой |
Высокоточный токарный станок с ЧПУ с двойным шпинделем и двойным многопозиционным инструментальным блоком |
||||
|
Макс. диаметр обработки над станиной (мм) |
600 |
600 |
600 |
600 |
600 |
500 |
|
Макс. диаметр обработки (мм) |
320 |
320 |
320 |
320 |
320 |
160 |
|
Макс. длина обработки (мм) |
300 |
500 |
300 |
500 |
500 |
120 |
|
Перемещение по оси Y (мм) |
— |
— |
— |
— |
— |
— |
|
Тип конца шпинделя |
A2-5 |
A2-5 |
A2-6 |
A2-6 |
A2-6 |
A2-5/A2-5 |
|
Размер гидравлического патрона (дюйм) |
6' |
6' |
8' |
8' |
8' |
46 цанга |
|
Диаметр внутреннего отверстия шпинделя (мм) |
56 |
56 |
66 |
66 |
66 |
56/56 |
|
Макс. размер прутка (мм) |
44 |
44 |
50 |
50 |
50 |
44/44 |
|
Мощность главного двигателя (кВт) |
13,4 |
13,4 |
15,0 |
15,0 |
11,0 |
13,4/13,4 |
|
Макс. частота вращения шпинделя (об/мин) |
5000 |
5000 |
5000 |
5000 |
3000 |
5000/5000 |
|
Количество держателей инструмента (шт.) |
4 |
4 |
4 |
4 |
4 |
10 |
|
Количество позиций револьверной головки |
8T |
8T |
8T |
8T |
8T |
— |
|
Точность повторного позиционирования по X/Z (мм) |
±0,003 мм |
±0,003 мм |
±0,003 мм |
±0,003 мм |
±0,005 мм |
±0,003 мм |
|
Параметр |
HTD0642 |
HTD0842 |
HTD0850 |
HTY4630 |
HTY0625 |
|---|---|---|---|---|---|
|
Конфигурация |
Высокоточный токарный станок с ЧПУ с наклонной станиной и револьверной головой |
Высокоточный токарный станок с ЧПУ с наклонной станиной, револьверной головой и осью Y |
|||
|
Макс. диаметр обработки над станиной (мм) |
600 |
600 |
600 |
600 |
600 |
|
Макс. диаметр обработки (мм) |
320 |
320 |
360 |
320 |
320 |
|
Макс. длина обработки (мм) |
420 |
420 |
500 |
300 |
250 |
|
Перемещение по оси Y (мм) |
— |
— |
— |
±45 |
±35 |
|
Тип конца шпинделя |
A2-5 |
A2-6 |
A2-6 |
A2-5 |
A2-5 |
|
Размер гидравлического патрона (дюйм) |
6' |
8' |
8' |
6' |
6' |
|
Диаметр внутреннего отверстия шпинделя (мм) |
56 |
66 |
66 |
56 |
56 |
|
Макс. размер прутка (мм) |
44 |
50 |
50 |
44 |
44 |
|
Мощность главного двигателя (кВт) |
13,4 |
15,0 |
15,0 |
13,4 |
13,4 |
|
Макс. частота вращения шпинделя (об/мин) |
5000 |
4000 |
4000 |
5000 |
5000 |
|
Количество держателей инструмента (шт.) |
6 |
6 |
6 |
6 |
6 |
|
Количество позиций револьверной головки |
BMT55-12T |
BMT55-12T |
BMT55-12T |
BMT45-15T |
BMT40-15T |
|
Точность повторного позиционирования по X/Z (мм) |
±0,003 мм |
±0,003 мм |
±0,003 мм |
±0,003 мм |
±0,003 мм |
|
Параметр |
HTY0642 |
HTY0842 |
HTY0840 |
HSTY083S |
HSTY0850H-S |
HSTY0820 |
|---|---|---|---|---|---|---|
|
Конфигурация |
Высокоточный токарный станок с ЧПУ с наклонной станиной, револьверной головой и осью Y |
Высокоточный токарный станок с ЧПУ с наклонной станиной, револьверной головой и с интерполяцией по оси Y |
||||
|
Макс. диаметр обработки над станиной (мм) |
600 |
600 |
520 |
600 |
600 |
320 |
|
Макс. диаметр обработки (мм) |
320 |
320 |
320 |
400 |
400 |
220 |
|
Макс. длина обработки (мм) |
420 |
420 |
400 |
350 |
500 |
200 |
|
Перемещение по оси Y (мм) |
±35 |
±45 |
±55 |
±55 |
±55 |
±55 |
|
Тип конца шпинделя |
A2-5 / A2-6* |
A2-6 / A2-5 |
A2-6 / A2-5 |
A2-6 / A2-5 |
A2-6 / A2-5 |
A2-6 / A2-5 |
|
Размер гидравлического патрона (дюйм) |
6' / 8' |
8' / 6' |
8' / 6' |
8' / 6' |
8' / 6' |
8' / 6' |
|
Диаметр внутреннего отверстия шпинделя (мм) |
56 / 66 |
66 / 56 |
66 / 56 |
66 / 56 |
66 / 56 |
66 / 56 |
|
Макс. размер прутка (мм) |
44 / 50 |
50 / 44 |
50 / 44 |
50 / 44 |
50 / 44 |
50 / 44 |
|
Мощность главного двигателя (кВт) |
13,4 / 15,0 |
15,0 / 13,4 |
15,0 / 13,4 |
15,0 / 13,4 |
15,0 / 13,4 |
15,0 / 13,4 |
|
Макс. частота вращения шпинделя (об/мин) |
5000 / 4000 |
4000 / 5000 |
— |
— |
— |
— |
|
Количество держателей инструмента (шт.) |
— |
— |
— |
— |
— |
— |
|
Количество позиций револьверной головки |
BMT40-15T |
BMT45-15T |
BMT55-12T |
BMT55-12T |
BMT55-12T |
BMT55-12T*, BMT45-15T* |
|
Точность повторного позиционирования по X/Z (мм) |
±(0,003/0,003/0,003) мм |
±(0,003/0,003/0,003) мм |
±(0,003/0,003/0,003)* мм |
±(0,003/0,003/0,003)* мм |
±(0,003/0,003/0,003) мм |
±(0,003/0,003/0,003)*мм |
