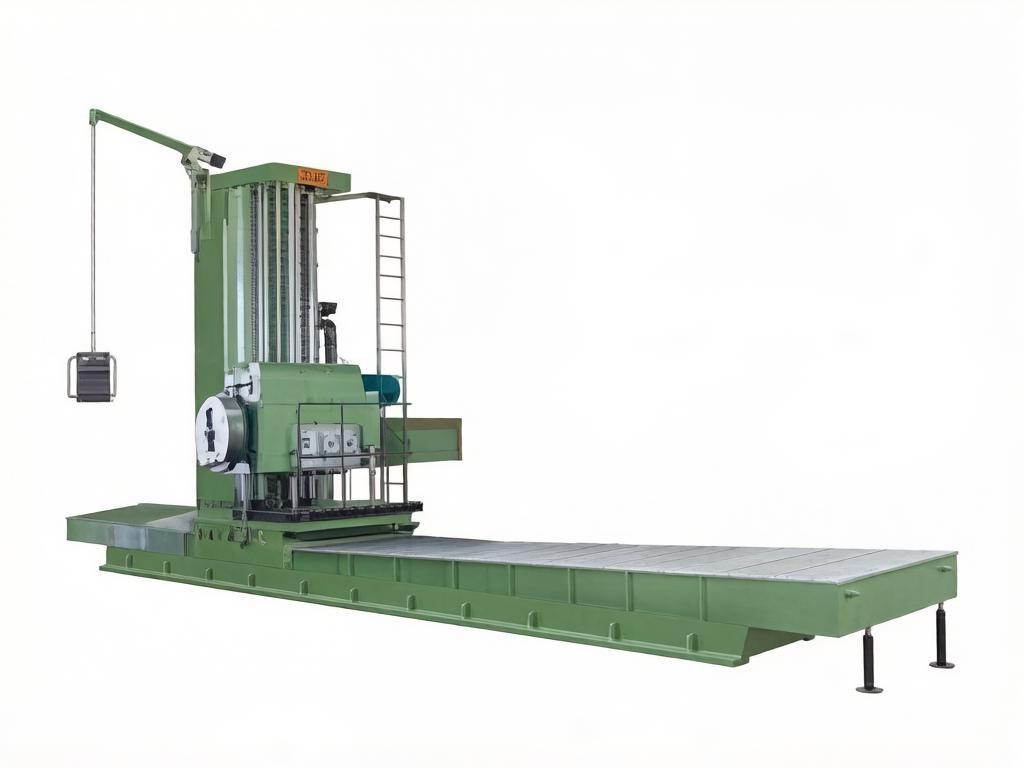

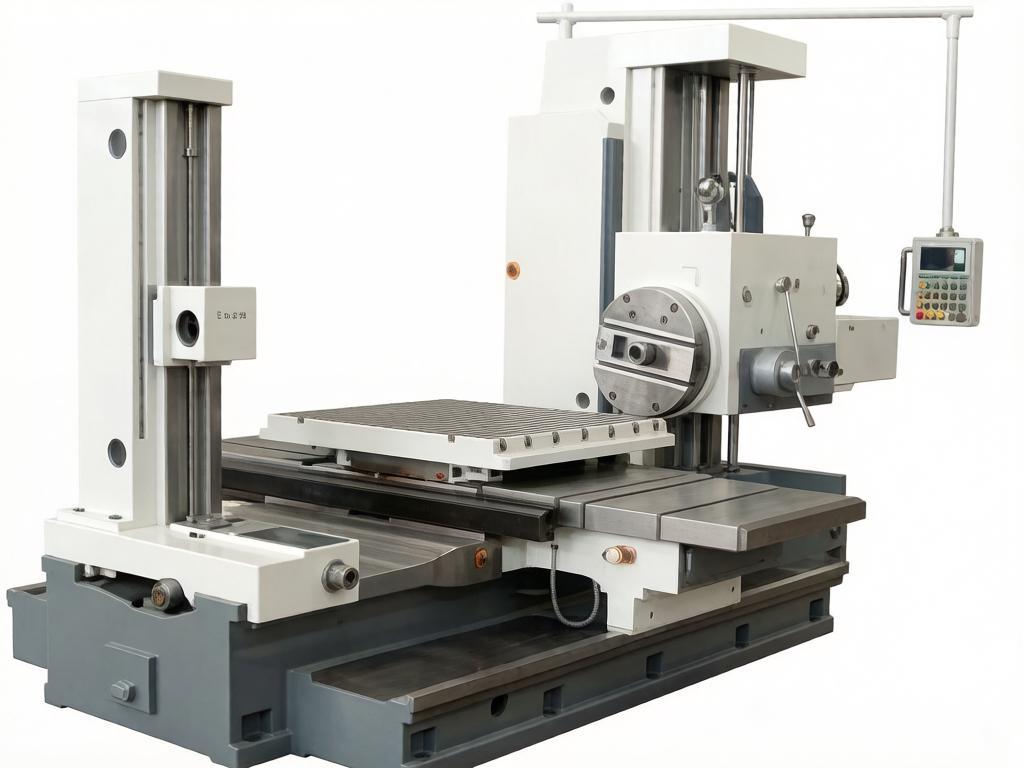

Горизонтально-расточные станки серии TPX611 с УЦИ
Описание
Станок имеет массивную станину, высокая жесткость которой обусловлена мощным оребрением. Все имеющиеся на станке направляющие индукционно закалены и прецизионно отшлифованы, что обеспечивает их прочность, жесткость и увеличивает срок службы станка.
Рабочий стол поворачивается на 360° и оборудован оптическим устройством позиционирования с точностью 6 " в четырёх положениях через 90° (4х90°), что обеспечивает высокую точность обработки.
В стандартной комплектации на данном станке установлено устройство цифровой индикации (УЦИ) по двум координатам с минимальным инкрементом – 0,005мм.
Направляющие станины салазок стола имеют телескопические кожухи для защиты от попадания стружки и грязи и автоматизированное централизованное смазывание.
Электрогидравлические блокировочные устройства установлены между движущимися элементами. При движении одного элемента, движение второго блокируется (не распространяется на шпиндель и радиальный суппорт). Для защиты станка от перегрузок в шпиндельной бабке и коробке быстрых подач предусмотрены блокировочные муфты.
Комплектация
| Стандартная | Дополнительная |
| УЦИ по 2-м осям с отображением перемещения по осям X,Y | - |
| Встроенная планшайба (диаметр 550мм) | - |
| Поворотный стол с фиксацией 4х90° | - |
| Установочные опоры | - |
Технические характеристики
|
Параметр |
Ед. изм. |
TPX6111B |
TPX6111B/2 |
TPX6111B/3 |
TPX6113 |
TPX6113/2 |
T(P)X6211 |
T(P)X6213 |
T(P)X6511x2 |
T(P)X6513x2 |
|---|---|---|---|---|---|---|---|---|---|---|
|
Диаметр/конус шпинделя |
мм / — |
110 / Morse N06 (ISO7:24 No50) |
110 / Morse N06 (ISO7:24 No50) |
110 / Morse N06 (ISO7:24 No50) |
130 / Metric 80 (ISO7:24 No50) |
130 / Metric 80 (ISO7:24 No50) |
110 / Morse N06 (ISO7:24 No50) |
130 / Metric 80 (ISO7:24 No50) |
110 / Morse N06 (ISO7:24 No50) |
130 / Metric 80 (ISO7:24 No50) |
|
Макс. крутящий момент шпинделя |
Н·м |
1225 |
1225 |
1225 |
3136 |
3136 |
1225 |
3136 |
1225 |
3136 |
|
Макс. осевое усилие шпинделя |
Н |
12 250 |
12 250 |
12 250 |
31 360 |
31 360 |
12 250 |
31 360 |
12 250 |
31 360 |
|
Количество ступеней скорости шпинделя |
— |
22 |
22 |
22 |
24 |
24 |
22 |
24 |
22 |
24 |
|
Диапазон скоростей шпинделя |
об/мин |
8–1 000 |
8–1 000 |
8–1 000 |
4–800 |
4–800 |
8–1 000 |
4–800 |
8–1 000 |
4–800 |
|
Мощность главного двигателя шпинделя |
кВт |
7,5 |
7,5 |
7,5 |
15 |
15 |
7,5 |
15 |
7,5 |
15 |
|
Макс. крутящий момент планшайбы |
Н·м |
1 960 |
1 960 |
1 960 |
4 900 |
4 900 |
1 960 |
4 900 |
1 960 |
4 900 |
|
Диаметр планшайбы |
мм |
600 |
600 |
600 |
750 |
750 |
600 |
750 |
600 |
750 |
|
Диапазон скоростей планшайбы |
об/мин |
4–200 |
4–200 |
4–200 |
2,5–125 |
2,5–125 |
4–200 |
2,5–125 |
4–200 |
2,5–125 |
|
Количество ступеней скорости планшайбы |
— |
18 |
18 |
18 |
18 |
18 |
18 |
18 |
18 |
18 |
|
Размеры стола (Д×Ш) |
мм |
1 100×960 |
1 100×960 |
1 250×1 100 |
1 600×1 400 |
1 800×1 600 |
опция |
опция |
по запросу |
по запросу |
|
Макс. нагрузка на стол опционально |
кг |
5 000 |
5 000 |
5 000 |
8 000 |
10 00 |
- |
- |
- |
- |
|
Размер Т-образного паза стола |
мм |
22/7 |
22/7 |
22/7 |
28/9 |
28/11 |
- |
- |
- |
- |
|
Макс.перемещение по оси X |
мм |
900 |
1250 |
1600 |
1600 |
2000 |
2000 (возможно увеличение) |
1750 (возможно увеличение) |
по запросу |
по запросу |
|
Макс.перемещение по оси Y |
мм |
900 |
900 |
1200 |
1400 |
1800 |
1600 |
1600/2000/2500 |
1600(Y1/Y2) |
1600/1800 (Y1/Y2) |
|
Максимальное перемещение по оси Z |
мм |
1400 |
1400 |
1400 |
2000 |
2000 |
- |
- |
0/1000/1250/1750 (Z1/Z2) |
0/1000/1250/1750 (Z1/Z2) |
|
Максимальный ход по оси W (шпиндель) |
мм |
600 |
600 |
600 |
900 |
900 |
600 |
900 |
600 (W1/W2) |
900 (W1/W2) |
|
Макс. ход радиального суппорта (ось U) |
мм |
180 |
180 |
180 |
250 |
250 |
180 |
250 |
180 (U1/U2) |
250 (U1/U2) |
|
Угол поворота рабочего стола (оси В) |
° |
360 |
360 |
360 |
360 |
360 |
- |
- |
- |
- |
|
Мин. расстояние между осевой линией шпинделя и рабочим столом |
мм |
0 |
0 |
0 |
0 |
0 |
- |
- |
- |
- |
|
Быстрые перемещения по осям |
мм/мин |
X/Y/Z/W:2500 |
X/Y/Z/W:2500 |
X/Y/Z/W:2500 |
X/Y/Z/W:2500 |
X/Y/Z/W:2500 |
X/Y/Z/W:2500 |
X/Y/Z/W:2500 |
X/Y/Z/W:2500 |
X/Y/Z/W:2500 |
|
Диапазон подачи по осям |
об/мин |
0,04-6/0,01-1,88 (X/Y/Z/W) |
0,04-6/0,01-1,88 (X/Y/Z/W) |
0,04-6/0,01-1,88 (X/Y/Z/W) |
0,05-8/0,01-2 (X/Y/Z/W) |
0,05-8/0,01-2 (X/Y/Z/W) |
0,04-6/0,01-1,88 (X/Y/Z/W/U) |
0,05-8/0,01-2 (X/Y/Z/W/U) |
0,04-6/0,01-1,88 (X/Y/Z/W/U) |
0,05-8/0,01-2 (X/Y/Z/W/U) |
|
Диапазон скоростей (Х) |
мм/мин |
- |
- |
- |
- |
- |
- |
- |
2,5-112 |
2,5-112 |
|
Точность линейных перемещений (X/Y/Z) |
мм |
0,005 |
0,005 |
0,005 |
0,005 |
0,005 |
0,005 |
0,005 |
0,005 |
0,005 |
|
Точность поворота стола (В) |
° |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
- |
- |
- |
- |
|
Габариты Д/Ш/В |
мм |
4910х2454х2750 |
4910х2870х2750 |
5028х3359х3079 |
6995х3647х3442 |
7030х4665х3800 |
|
|
|
|
|
Вес |
кг |
11500 |
13000 |
14000 |
24000 |
28000 |
|
|
|
|

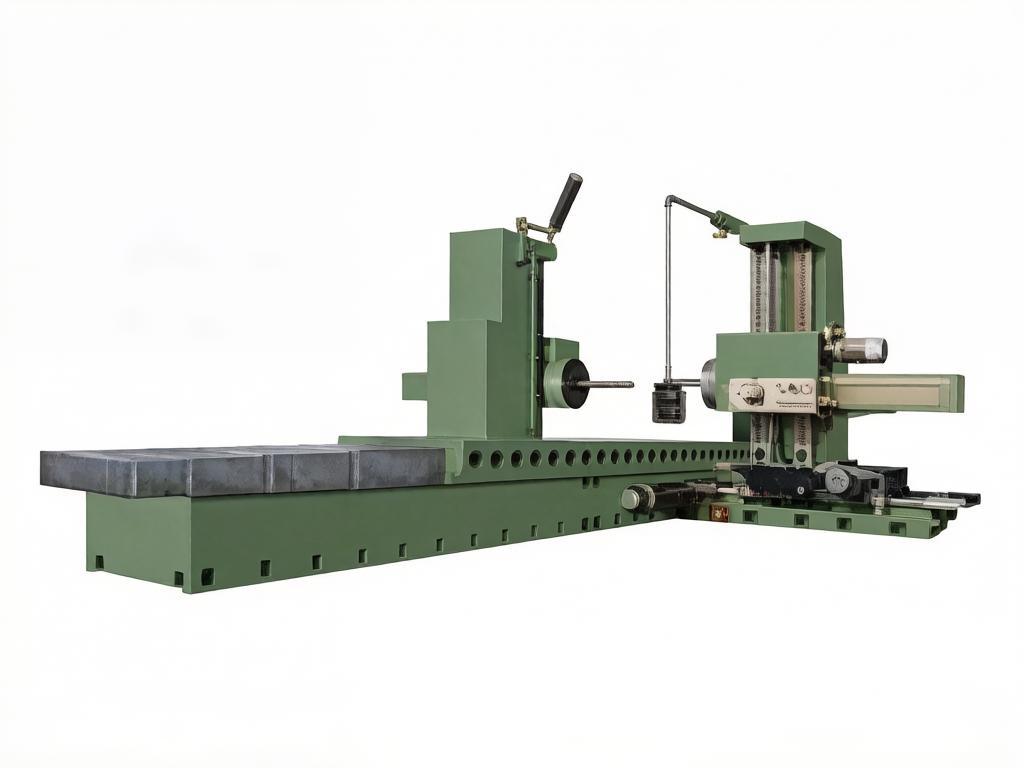

Возможно исполнение станков как с одним рабочим столом, так и тандемное расположение станков.
Все технические характеристики носят информационный характер и могут быть изменены производителем без уведомления.
