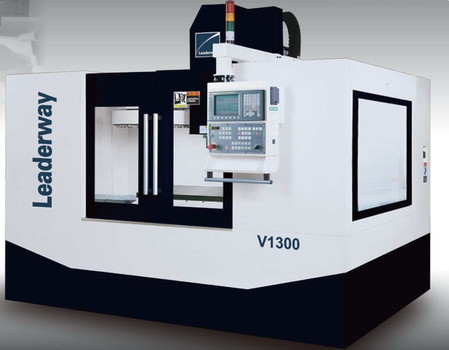

Вертикальные фрезерные центры LEADERWAY "V-серии"

Описание

Вертикальные фрезерные обрабатывающие центры производства Тайвань созданы для силовой высокопроизводительной обработки деталей сложной криволинейной формы из сталей, чугуна, титановых и нержавеющих сплавов из литых и штампованных заготовок. Фрезерные центры серии V имеют базовые компоненты из высококачественного чугуна, подвергнутого термообработке и стабилизации для обеспечения демпфирования вибраций. На станках можно производить фрезерование, сверление, развертывание и растачивание отверстий.

Вертикальные фрезерные обрабатывающие центры серии V стандартно комплектуются системой ЧПУ Fanuc, поддерживающие одновременное управление 4-х осей + шпиндель. Система контурного управления применяемая в FANUC 0i позволяет оптимизировать ускорения и скорость резания за счет предварительного просмотра программы и соответственно повысить скорость и точность механической обработки. Для обеспечения жесткого нарезания резьбы применена схема позиционного управления шпинделем, приводной двигатель шпинделя полностью синхронизирован с осью Z. Для удобства программирования и редактирования программ поддерживаются функции масштабирования, поворота систем координат, а также, стойка позволяет выполнять контроль жизненного цикла инструмента.

Отличительной особенностью вертикальных обрабатывающих центров серии V является использование прецизионных ШВП компании THK диаметром 32мм. Использование прецизионных ШВП THK позволяет значительно повысить такие характеристики точности, как точность позиционирования и точность повторов. А также повысить точность линейных размеров и качество поверхности обрабатываемых деталей.

Все направляющие и ШВП имеют телескопическую защиту.

В стандартной комплектации на металлорежущие станки V-серии установлены шпинделя на 10’000 об/мин с пиковой мощностью 11кВт (18,5 для V-1100 и выше). Для охлаждения шпинделя при работе на больших оборотах на станке установлена система масляного охлаждения шпинделя с масляным кулером.

Для автоматической смены инструмента в шпинделе используются конус BT-40. Стандартно на обрабатывающих центрах LEADERWAY серии V устанавливается магазин типа «зонтик» на 10-20 инструментов (в зависимости от модели), с максимальным диаметром инструментов 125мм, и временем смены инструмента 8сек. Для сокращения времени смены инструмента и увеличения количества инструментов в магазине, опционально на станок может быть установлена автоматическая смена инструмента барабанного типа, что позволяет сократить время на смену инструмента до 3,5 сек от инструмента до инструмента (7 сек от реза до реза).

Магазин барабанного типа позволяет вмещать до 24 инструментов, с максимальным диаметров инструмента до 120мм.

Комплектация

Стандартная Дополнительная
ЧПУ Fanuc 0i-MD 8.4” ЖК дисплей 4-ось поворотный стол CNC
Инструментальный магазин Инструментальный магазин барабанного типа до 24
Электрический шкаф с теплообменником Стружкоуборочный конвейер цепного типа для удаления стружки
Кабинетная защита рабочей зоны Устройство подачи СОЖ через шпиндель
Галогеновая подсветка рабочей зоны Маслоотделитель
Светофор сигнализационный Устройство измерения инструмента (Renishaw)
RS 232 – интерфейс Устройство измерения заготовки (Renishaw)
Автоматическая система централизованной смазки
Портативный переносной электронный маховик
Бак для СОЖ
Воздушный обдув шпинделя
Вспомогательный инструмент
Инструкция по эксплуатации

Технические характеристики

V450 (V1814) V650 (V2516) V33i (V3420) V42i (V4220) V42iW (V4225) V1100 (V4325) V1300 (V5030) V1500 (V6030)
Перемещение
Oси X / Y / Z мм 450 / 350 / 400 650 / 410 / 500 860 / 510 / 500 1066 / 510 / 500 1066 / 630 / 550 1100 / 610 / 600 1300 / 760 / 700 1500 / 760 / 700
Расстояние от торца шпинделя до стола мм 125-525 125-625 120-620 85-585 125-675 115-715 135-835 135-835
Расстояние от оси шпинделя до колонны мм 382 420 520 520 640 6380 780 780
Стол
Размеры стола мм 620 ? 350 770 ? 400 960 ? 515 1200 ? 515 1250 ? 600 1350 ? 600 1600 ? 750 1600 ? 750
Т-образные пазы мм 3-18T x 125 3-18T x 125 4-18T x 125 5-18T x 125 5-18T x 125 5-18T x 125 5-18T x 125 5-18T x 125
Максимальная нагрузка на стол кг 250 300 350 400 700 8300 1200 1200
Скорости подач
Быстрое перемещение по осям мм/мин 20000/20000/16000 36000/36000/30000 30000/30000/20000 30000/30000/20000 3000/30000/20000 24000/24000/20000 24000/24000/24000 24000/24000/24000
Рабочая подача мм/мин 1-10000 1-10000 1-10000 1-10000 1-10000 1-10000 1-10000 1-10000
Шпиндель
Конус шпинделя
ВТ 40 ВТ 40 ВТ 40 ВТ 40 ВТ 40 ВТ 40 ВТ 40 ВТ 40
Скорость вращения шпинделя об/мин 10000 10000 10000 10000 10000 10000 10000 10000
Двигатели
Двигатель шпинделя кВт 7.5 / 11 7.5 / 11 7.5 / 11 7.5 / 11 7.5 / 11 15 / 18.5 15 / 18.5 15 / 18.5
Серводвигатели по осям X / Y / Z кВт 1.2 1.2 1.8 1.8 1.8 4.0 4.0 4.9
Автоматическая смена инструмента
Емкость инструментального магазина поз. 10 16 16 16 16 20 20 20
Максимальный диаметр инструмента мм 100 / 125 100 / 125 100 / 125 100 / 125 100 / 125 100 / 125 100 / 125 125 / 300
Максимальная масса инструмента кг 7 7 7 7 7 7 7 7
Точность станка
Точность позиционирования мм ±0,015 ±0,015 ±0,015 ±0,015 ±0,015 ±0,015 ±0,015 ±0,015
Повторяемость мм ±0,01 ±0,01 ±0,01 ±0,01 ±0,01 ±0,01 ±0,01 ±0,01
Прочее
Потребляемый воздух кг/см2 6 6 6 6 6 6 6 6
Потребляемая мощность кВА 15 15 20 20 15 25 25 25
Габариты станка (Д x Ш x В) мм 3194 ? 2311 ? 2440 3194 ? 2311 ? 2560 2875 ? 2860 ? 2500 2875 ? 3200 ? 2500 2429 ? 3065 ? 2617 33325 ? 3295 ? 2905 4020 ? 3340 ? 3410 4020 ? 3340 ? 3410
Масса станка кг 3800 4000 4200 4600 5500 7000 10000 10000

Все технические характеристики носят информационный характер и могут быть изменены производителем без уведомления.
