Плоскошлифовальные станки

Описание

  • Станки Palmary имеют монолитную станину из сплава «Mechanite», что обеспечивает высокую виброустойчивость, прочность и надежность.
  • В станках серии «М» используются ШВП направляющих класса «АА»
  • В станках серии «Н» поверхность направляющих для обеспечения стабильных перемещений, прочности и точности покрыта Turcite-B.
  • Использование точных угловых подшипников P4 на вале, обеспечивает высокую точность. Также принимается «Картридж дизайн», для полностью герметичной системы смазки которая увеличивает точность.
  • На станки за исключением «М» серии, есть возможность установки функции автоматического контроля перемещений 3 осей (AD5). Также есть спектр моделей с функцией ручного перемещения при помощи гидравлической системы и с функцией управления перемещений сервоприводом.
  • В моделях серии PSG-50 все основные части отлиты с двойными стенками для обеспечения жесткости и устойчивости при тяжелом шлифовании и что обеспечивает гашения вибрации.

Комплектация

Стандартная Дополнительная
Шлифовальный круг Устройство параллельной правки круга (гидравлическое)
Установочный фланец Система охлаждения
Алмазный инструмент для правки шлифовального круга Электро-магнитная плита
Инструментальный ящик Вертикальная микро подача
ШВП поперечной подачи (только для серии PSG-C50.60.70) Поперечная микро подача
Ускоренное вертикальное перемещение (только для серии PSG-C50.60.70) Система подачи СОЖ с системой отсоса пыли
Система охлаждения (только для серии PSG-C50.60.70) Устройство параллельной правки круга
Лампа рабочего освещения (кроме серии PSG-C50.60.70) Фланец шлифовального круга
- Бумажный фильтр очистки
- Система подачи СОЖ с магнитным сепаратором и бумажным фильтром
- ШВП поперечной подачи
- Ускоренное вертикальное перемещение

Технические характеристики

Модель Размер стола, мм Максимальное поперечное перемещение стола, мм Максимальное продольное перемещение стола, мм Максимальное расстояние от стола до центра шпинделя, мм Шлифовальный круг, (длина х ширина х посадочный ?), мм Минимальное поперечное перемещение, мм Минимальное вертикальное перемещение, мм Автоматическая вертикальная подача, мм/проход (ОПЦИЯ) Частота вращения шпинделя шлифовальной бабки, об/мин Мощность двигателя, кВт Масса, кг

Модификации плоскошлифовальных станков серии PSG:

М - управление тремя осями вручную, перемещение с помощью маховика;

Н - поперечная и вертикальная подача производятся вручную, продольная подача – гидравлический привод;

АН - поперечная и продольная подача с помощью гидропривода, вертикальная ось – ручная подача;

AHR - поперечная и продольная подача с помощью гидропривода, вертикальная ось – сервопривод

Все технические характеристики носят информационный характер и могут быть изменены производителем без уведомления.

PSG-C1545M
PSG-C2045M
150 x 450
200 x 450
185 x 500
235 x 500
500 450 180 х 13 х 31,75 0,02 0,05 0,001 ~ 0,999 3500 (60 Гц)2900(50 Гц) 1,4 870
920
PSG-C1545H / AH
PSG-C2045H / AH
150 x 450
200 x 450
185 x 500
235 x 500
500 450 180 х 13 х 31,75 0,02 0,05 0,001 ~ 0,999 3500 (60 Гц)2900(50 Гц) 1,4 950
1150
PSG-2550H
PSG-2550AH
250 x 500 270 500 450 180 х 13 х 31,75 0,02 0,05 0,001 ~ 0,999 3500 (60 Гц)2900(50 Гц) 1,4 1350
PSG-CS3060AH
PSG-CL3060AH
300 х 600 340 700 500 180 х 13 х 31,75
355 х 38 х 127
0,02 0,01 0,001 ~ 0,999 1750 (60 Гц)
1450 (50 Гц)
1,4
3,5
1700
PSG-DS3060AH
PSG-DL3060AH
300 х 600 340 700 500 180 х 13 х 31,75
355 х 38 х 127
0,02 0,01 0,001 ~ 0,999 1750 (60 Гц)
1450 (50 Гц)
1,4
3,5
1700
PSG-D4080AH 400 х 800 450 860 550 406 х 50 х 127 0,02 0,01 0,001 ~ 0,999 1750 (60 Гц)
1450 (50 Гц)
3,5 3250

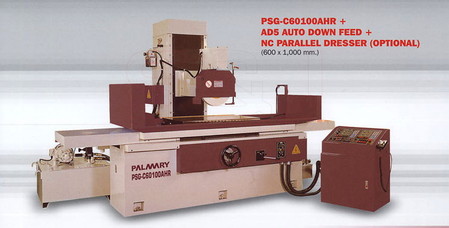

PSG-C50100AHR
PSG-C60100AHR
PSG-C70100AHR
500 х 1000
600 х 1000
700 х 1000
560
660
760
1150 600 406 х 50 х 127 0,01 0,001 0,001 ~ 0,999 1750 (60 Гц)
1450 (50 Гц)
7 6000
6300
6600
PSG-C50150AHR
PSG-C60150AHR
PSG-C70150AHR
500 х 1500
600 х 1500
700 х 1500
560
660
760
1650 600 406 х 50 х 127 0,01 0,001 0,001 ~ 0,999 1750 (60 Гц)
1450 (50 Гц)
7 7200
7500
7800
PSG-C50200AHR
PSG-C60200AHR
PSG-C70200AHR
500 х 2000
600 х 2000
700 х 2000
560
660
760
2150 600 406 х 50 х 127 0,01 0,001 0,001 ~ 0,999 1750 (60 Гц)
1450 (50 Гц)
7 8400
8700
9000
