Круглошлифовальные станки

Особенности

  • Шпиндель, работает на прецизионных подшипниках, обеспечивает максимальную жесткость и стабильность шпинделя, что гарантирует высокую точность при наружном и внутреннем и торцевом шлифовании
  • Угол поворота шпиндельной бабки +90° ~ -30°
  • Точность работы шлифовального шпинделя обеспечивается его изготовлением из легированной стали Chromolybedenum (SNCM-220) с последующей нормализацией, закалкой и цементированием, а также высокоточным шлифованием
  • Шпиндельная бабка работает на роликовом подшипнике, благодаря чему достигается жесткость конструкции, бесшумная работа высокая точность обработки
  • Усовершенствованная система смазки
  • Все направляющие смазываются автоматической системой смазки, тем самым обеспечивая плавное движение без сопротивления и максимального износа

Описание

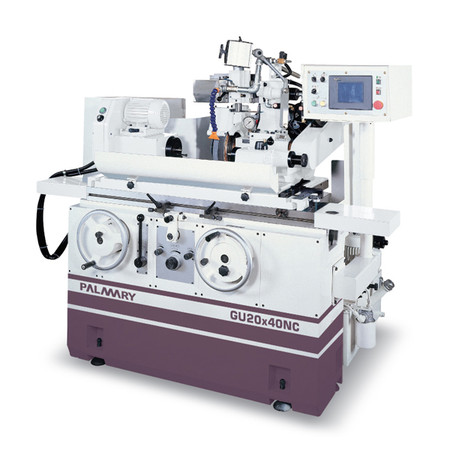

Круглошлифовальные cтанки Palmary данного модельного ряда предназначены для наружного шлифования цилиндрических, конических и торцевых поверхностей на деталях типа вал, втулка, ось, фланец, крышка и т.п. Подачи осуществляются гидроприводом или вручную. Возможна обработка деталей со всех сторон за счет поворота передней бабки. Точность обработки соответствует европейским стандартам для круглошлифовальных станков. Перемещение по X осуществляется вручную, а по Z – гидравлический привод. Опционально оснащается системой NC (управляемая ось) - это традиционный гидравлический привод и быстрые перемещения стола. Подача по оси X осуществляется посредством электродвигателя. Минимальная индексация 0,001 мм. Кроме того оператор может предварительно установить параметры шлифования.

Комплектация

Стандартная Дополнительная
Шлифовальный круг Приспособление для внутреннего шлифования
Держатель правильного инструмента Держатель правильного инструмента для наружной и внутренней правки круга
Твердосплавный центр Держатель правильного инструмента (задняя бабка)
Система охлаждения Устройство для угловой правки круга
Гидравлическая система Приспособление для радиусной правки круга
Лампа рабочего освещения Комплект хомутов
Инструментальный ящик Рабочий держатель
- 2-х опорный неподвижный люнет
- 3-х опорный неподвижный люнет
- 3-х кулачковый патрон
- 4-х кулачковый патрон
- Магнитный сепаратор очистки СОЖ
- Сепаратор очистки с бумажным фильтром
- Стенд для балансировки шлифовальных кругов и оправок
- Устройство для правки шлифовального круга (ручное управление)
- Устройство для правки шлифовального круга с автокомпенсацией
- Система NC

Технические характеристики

GU-20 x 40 GU-32 x 60/100/150 GU-42x 60/100/150
Расстояние между центрами, мм 400 600/1000/1500 600/1000/1500
Высота центров над столом, мм 200 320 420
Максимальный обрабатываемый диаметр, мм 160 280 380
Максимальная масса заготовки, кг 60 150 150
Угол поворота шлифовальной головки, ±30° ±30° ±30°
Ручное перемещение шлифовальной головки, мм 135 160 160
Автоматическое быстрое радиальное перемещение шлифовальной головки, мм 25 40 40
Минимальная ручная подача шлифовальной головки, мм 0.0025 0.0025 0.0025
Перемещение шлифовальной бабки за один оборот маховика, мм 1 1 1
Размеры шлифовального круга, мм 305х 38 х 127 355 х 50 х 127 355 х 50 х 127
Частота вращения круга, об/мин 2085/2495 1783 /1940 1783 /1940
Угол поворота стола, град 12,5° 12°/10/10°
Угол поворота передней бабки. Град 120°(+90°, -30°) 120°(+90°, -30°) 120°(+90°, -30°)
Конус центра передней бабки, МТ 3 4 4
Частота вращения шпинделя передней бабки, об/мин 16 - 450 16 - 450 16 - 450
Конус задней бабки, МТ 3 4 4
Канал задней бабки, мм 20 25 25
Мощность привода шлифовальной бабки, кВт 2,1 3,75 3,75
Мощность привода передней бабки, кВт 0,75 0,8 0,8
Масса полной комплектации, кг 2000 3000/ 3800/4200 3200/4000/4400

Все технические характеристики носят информационный характер и могут быть изменены производителем без уведомления.
